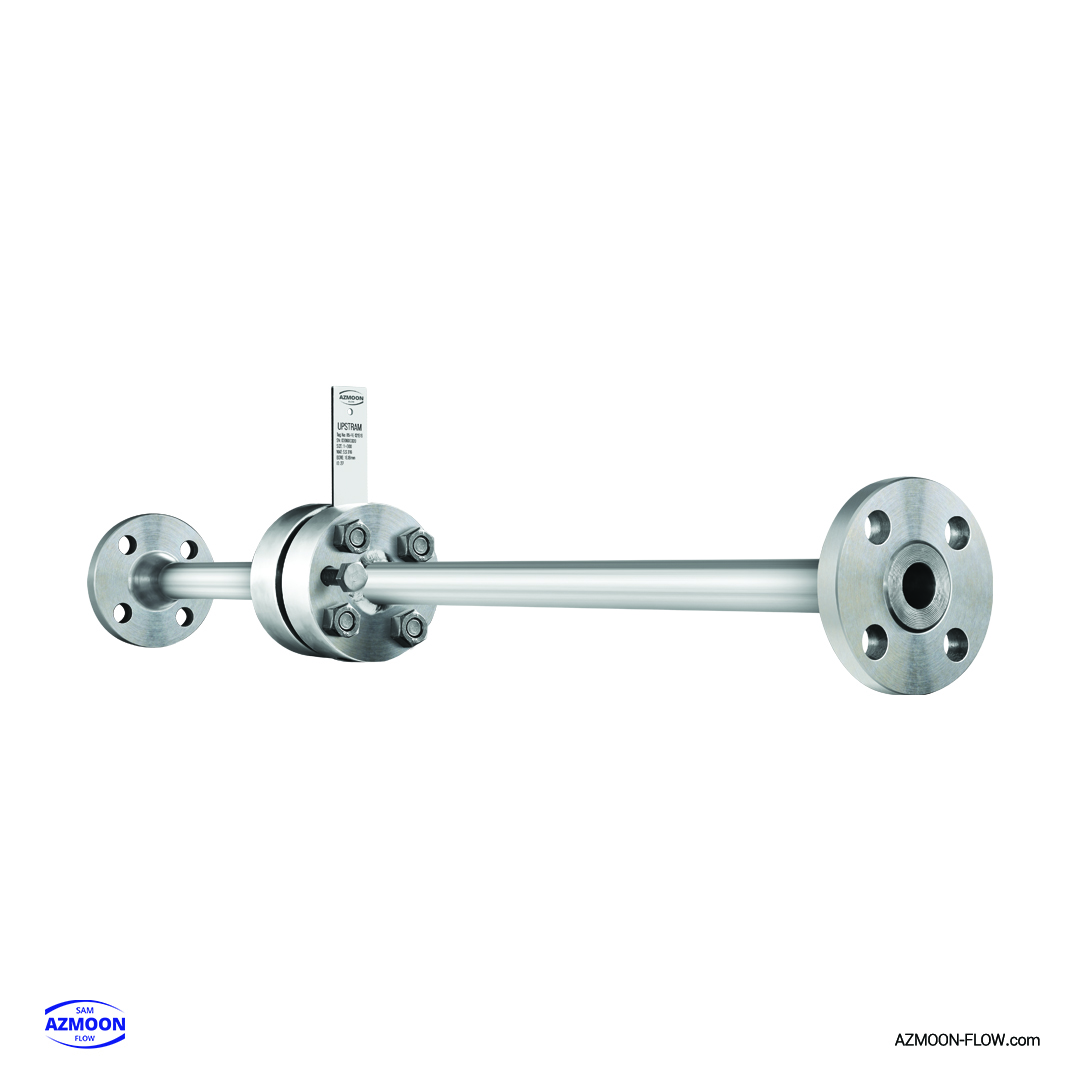

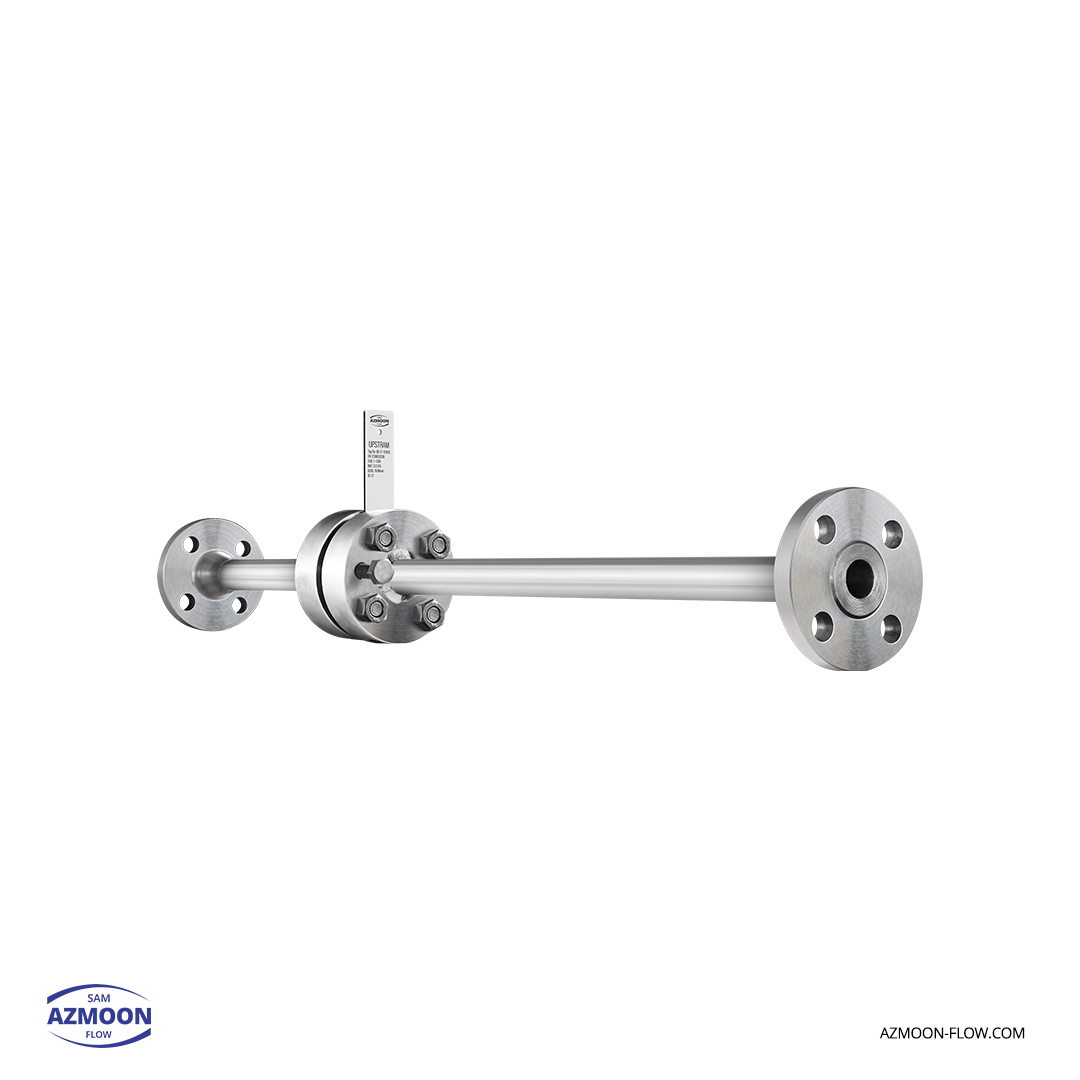

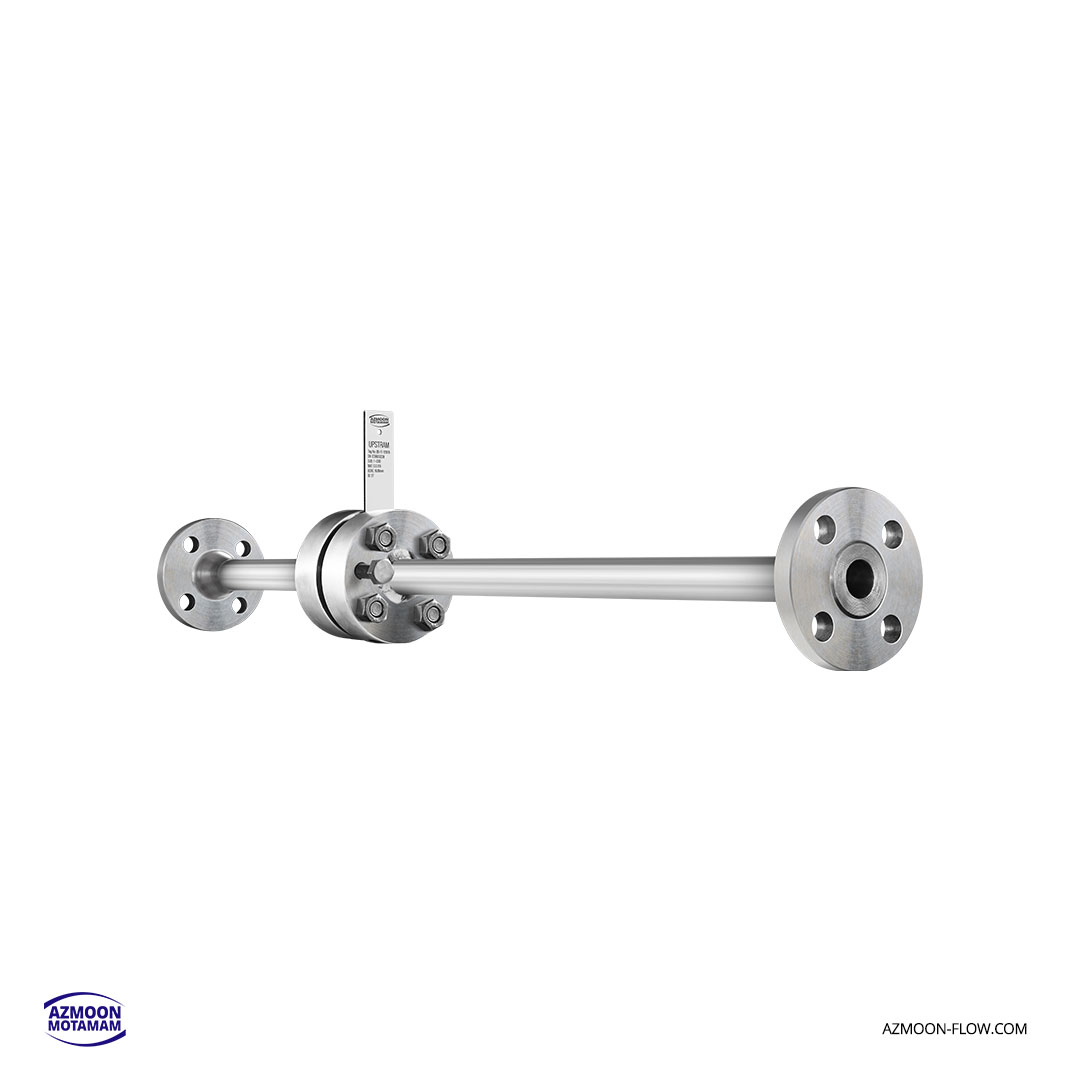

میتر ران AZMR-560

میتر ران AZMR-560؛ راهکاری دقیق و فشرده برای اندازه‌گیری جریان

میتر ران AZMR-560 یکی از بهترین انتخاب‌ها برای اندازه‌گیری جریان مایعات، گاز و بخار در خطوط با قطر کم است. این تجهیز با طراحی فشرده و دقیق، راه‌حلی مطمئن برای کاربردهایی است که در آن‌ها استفاده از صفحات اوریفیس استاندارد و فلنج‌های بزرگ ممکن نیست. میتر ران‌ها با توجه به ساختار یکپارچه و مطمئن خود، در صنایع مختلف از جمله نفت، گاز، پتروشیمی، نیروگاه‌ها و کارخانه‌های تولیدی، جایگاه ویژه‌ای پیدا کرده‌اند.

ویژگی‌های فنی برجسته

• طراحی فشرده و یکپارچه

• سایز لوله: از ½ اینچ تا ۲ اینچ (مطابق با نیاز پروژه)

• ساخته شده بر اساس استاندارد بین‌المللی M-14MFC ASME

• مناسب برای اندازه‌گیری جریان انواع سیالات: مایعات، گازها و بخار

• شامل اجزای اصلی مانند فلنج ورودی، لوله ورودی، نگهدارنده اوریفیس، صفحه اوریفیس، گسکت، لوله خروجی و فلنج خروجی

چرا باید از میتر ران استفاده کنیم؟

در خطوط لوله با قطر کوچک، نصب تجهیزات اندازه‌گیری جریان ممکن است چالش‌برانگیز باشد. میتر ران AZMR-560 دقیقا برای همین شرایط طراحی شده است. در این قطرهای پایین (کمتر از ۵۰ میلی‌متر)، امکان استفاده از صفحات اوریفیس استاندارد به دلیل محدودیت در فضای نصب و دقت اندازه‌گیری پایین وجود ندارد.

در این شرایط، استفاده از یک تجهیز فشرده، دقیق و از پیش مونتاژشده مثل میتر ران نه تنها دقت اندازه‌گیری را افزایش می‌دهد بلکه نصب و بهره‌برداری را نیز بسیار ساده‌تر می‌کند.

ساختار میتر ران AZMR-560

میتر ران AZMR-560 به صورت یک مجموعه آماده تحویل و نصب ارائه می‌شود که شامل موارد زیر است:

• فلنج ورودی: برای اتصال ایمن به سیستم لوله‌کشی

• لوله ورودی: با طول مشخص جهت ایجاد جریان یکنواخت

• نگهدارنده اوریفیس: نگه‌دارنده دقیق صفحه اوریفیس در محل مورد نظر

• صفحه اوریفیس: ایجاد اختلاف فشار جهت اندازه‌گیری دبی جریان

• گسکت‌ها: جهت آب‌بندی کامل و جلوگیری از نشتی

• لوله خروجی و فلنج خروجی: برای تکمیل مجموعه و تسهیل در اتصال به بخش‌های بعدی خط لوله

استانداردهای ساخت

یکی از مهم‌ترین مزیت‌های میتر ران AZMR-560 طراحی و ساخت آن مطابق با استاندارد معتبر M-14MFC ASME است. این استاندارد به طور خاص برای اندازه‌گیری جریان با قطرهای کوچک تعریف شده و دقت، ایمنی و قابلیت تکرار بالا را تضمین می‌کند. رعایت این استاندارد در طراحی و تولید، به کاربران اطمینان می‌دهد که تجهیز عملکرد دقیقی در شرایط عملیاتی مختلف خواهد داشت.

کاربردها

این تجهیز برای اندازه‌گیری جریان سیالات در طیف وسیعی از کاربردها مناسب است:

• صنایع نفت و گاز

• کارخانه‌های پتروشیمی

• سیستم‌های گرمایش و سرمایش صنعتی

• نیروگاه‌های تولید برق

• خطوط انتقال گاز طبیعی

• خطوط بخار در فرآیندهای صنعتی

• کاربردهای آزمایشگاهی و تحقیقاتی

مزایای استفاده از میتر ران AZMR-560

• ✅ دقت بالا در اندازه‌گیری جریان

• ✅ نصب سریع و بدون نیاز به تجهیزات جانبی پیچیده

• ✅ قابل استفاده در محیط‌های سخت و صنعتی

• ✅ قیمت رقابتی نسبت به سایر روش‌های اندازه‌گیری جریان در قطرهای پایین

• ✅ طول عمر بالا و نیاز حداقلی به تعمیر و نگهداری

مقایسه میتر ران با سایر روش‌ها

در قطرهای پایین لوله (کمتر از ۲ اینچ)، روش‌های سنتی مانند فلومترهای التراسونیک یا مغناطیسی ممکن است از نظر هزینه یا فضای نصب محدودیت‌هایی داشته باشند. همچنین صفحات اوریفیس استاندارد در این ابعاد، به دلیل افت دقت و مشکلات نصب، گزینه مناسبی نیستند. در اینجا میتر ران AZMR-560 به عنوان یک راه‌حل مهندسی‌شده، دقیق و مقرون‌به‌صرفه شناخته می‌شود.

نکات نصب و بهره‌برداری

• از نصب در نزدیکی زانویی یا تجهیزات ایجاد تلاطم جریان خودداری کنید.

• فاصله مناسب ورودی (upstream) و خروجی (downstream) بر اساس توصیه‌های سازنده رعایت شود.

• فشار کاری و دمای سیال باید در محدوده مجاز طراحی قرار داشته باشد.

• از ابزار دقیق مناسب برای خواندن اختلاف فشار (مانند ترانسمیتر DP) استفاده شود.

نتیجه‌گیری

میتر ران یک راهکار بهینه برای اندازه‌گیری جریان سیالات در خطوط لوله با قطر پایین است. این تجهیز با طراحی فشرده، دقت بالا، ساختار استاندارد و قابلیت اطمینان بالا، توانسته جایگاه قابل توجهی در میان مهندسان و متخصصان صنایع مختلف پیدا کند. چه در یک نیروگاه بزرگ باشید و چه در یک خط تولید کارخانه‌ای کوچک، اگر به دنبال اندازه‌گیری دقیق و پایدار جریان هستید، میتر ران AZMR-560 یکی از بهترین گزینه‌های شما خواهد بود.
