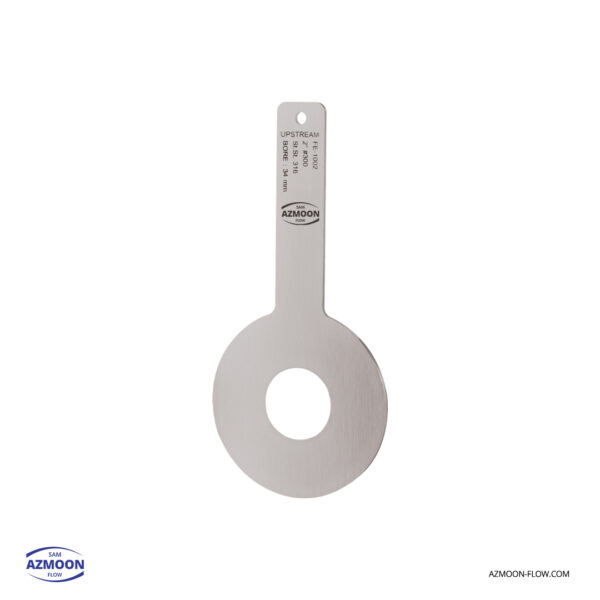

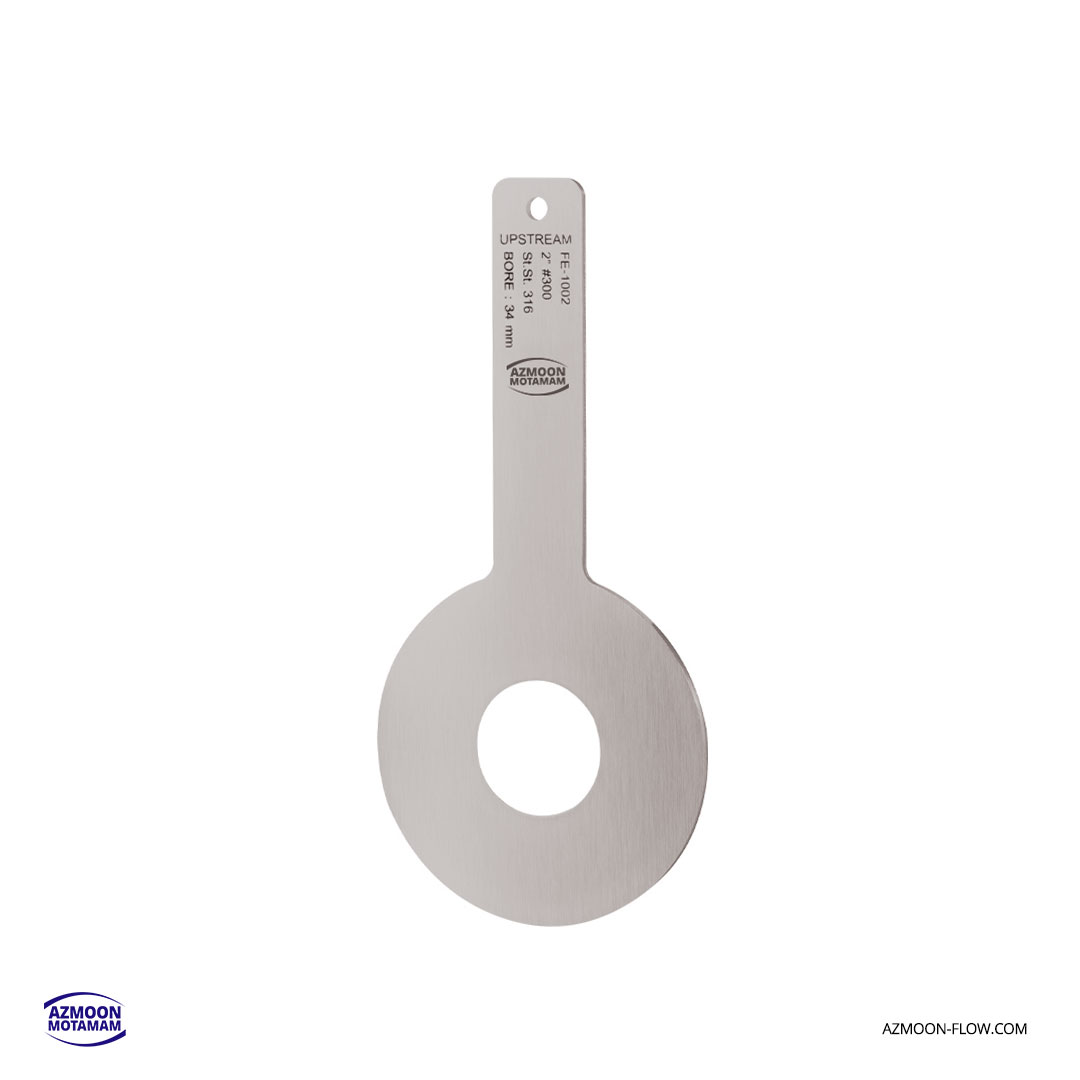

اریفیس پلیت AZO-300

اریفیس پلیت AZO-300؛ ابزار کلاسیک و قابل اعتماد برای اندازه‌گیری جریان

اریفیس پلیت AZO-300 یکی از تجهیزات اصلی و رایج در اندازه‌گیری جریان سیالات به روش اختلاف فشار است. این تجهیز ساده اما بسیار مؤثر، سال‌هاست در صنایع مختلف از جمله نفت، گاز، پتروشیمی، نیروگاه‌ها و صنایع فرآیندی مورد استفاده قرار می‌گیرد و با تکیه بر طراحی مستند، عملکرد قابل اعتمادی را در شرایط کاری سخت ارائه می‌دهد.

طراحی مطابق با استانداردهای جهانی

یکی از مهم‌ترین ویژگی‌های اریفیس پلیت AZO-300، طراحی آن بر اساس استانداردهای بین‌المللی مانند ISO 5167، EN و BS است. این استانداردها، معیارهای دقیقی را برای انتخاب قطر، شکل و نصب صفحه اریفیس در شرایط مختلف عملیاتی ارائه می‌دهند. رعایت این الزامات، تضمین‌کننده دقت بالا، تکرارپذیری مناسب و عملکرد ایمن تجهیز در بلندمدت است.

ویژگی‌های کلیدی اریفیس پلیت AZO-300

• ✅ طراحی مطابق با ISO 5167 / EN / BS

• ✅ ساخته‌شده از طیف گسترده‌ای از مواد مقاوم بر اساس نیاز فرآیند

• ✅ مناسب برای لوله‌های قطر ۱ اینچ و بالاتر

• ✅ فاقد قطعات متحرک، با طول عمر بالا و نگهداری آسان

• ✅ فناوری اثبات‌شده با سابقه‌ای طولانی در صنایع مختلف

• ✅ مناسب برای مایعات تمیز، گازها و بخار با سرعت جریان کم

• ✅ امکان محاسبه دقیق قطر اریفیس بر اساس شرایط کاری پروژه

اریفیس پلیت چیست و چگونه کار می‌کند؟

اریفیس پلیت یا صفحه اوریفیس، یک صفحه فلزی نازک با یک سوراخ دقیق در مرکز آن است که در مسیر سیال درون خط لوله نصب می‌شود. عبور سیال از این روزنه، باعث ایجاد یک اختلاف فشار بین ناحیه قبل (Upstream) و بعد (Downstream) از صفحه می‌شود. این اختلاف فشار، با استفاده از ترانسمیتر فشار تفاضلی (DP Transmitter) اندازه‌گیری شده و بر اساس فرمول‌ها و ضرایب استاندارد، دبی جریان محاسبه می‌گردد.

تفاوت اریفیس پلیت اندازه‌گیری و اریفیس محدودکننده

• اریفیس پلیت اندازه‌گیری جریان: برای سنجش دقیق دبی سیالات طراحی شده‌اند. سوراخ مرکزی آن‌ها به گونه‌ای محاسبه می‌شود که اختلاف فشار مشخصی بین ورودی و خروجی ایجاد کرده و امکان محاسبه جریان را فراهم کند.

• اریفیس پلیت محدودکننده: هدف اصلی این نوع صفحات، کاهش فشار سیال یا محدود کردن جریان است. طراحی آنها متفاوت بوده و بیشتر برای کنترل انرژی، نه اندازه‌گیری، به کار می‌روند.

کاربردهای اریفیس پلیت AZO-300 در صنایع مختلف

• صنایع نفت، گاز و پتروشیمی

• نیروگاه‌های حرارتی و سیکل ترکیبی

• ایستگاه‌های تقلیل فشار و اندازه‌گیری گاز

• صنایع غذایی و دارویی (با انتخاب متریال بهداشتی)

• صنایع فولاد و سیمان

• کارخانه‌های تولید بخار و سیستم‌های HVAC

مزایای استفاده از اریفیس پلیت AZO-300

1. هزینه کم و مقرون‌به‌صرفه
در مقایسه با سایر فلومترها مانند توربینی، مغناطیسی یا التراسونیک، اریفیس پلیت‌ها بسیار ارزان‌تر هستند.

2. نصب ساده و بدون نیاز به برق یا تجهیزات الکترونیکی
این ویژگی باعث می‌شود در مناطق دورافتاده یا بدون زیرساخت‌های پیشرفته قابل استفاده باشد.

3. عملکرد قابل پیش‌بینی و مهندسی‌شده
فرمول‌ها و نمودارهای دقیق بر اساس استاندارد ISO 5167 برای محاسبه جریان وجود دارد.

4. دوام و طول عمر بالا
با توجه به نبود قطعات متحرک، استهلاک فیزیکی بسیار پایین بوده و در صورت انتخاب متریال مناسب، در برابر خوردگی و دمای بالا مقاوم است.

5. انعطاف‌پذیری در متریال ساخت
از استنلس‌استیل 304 و 316 گرفته تا آلیاژهای خاص مانند Monel، Hastelloy و Inconel بر اساس خواص شیمیایی سیال.

انتخاب متریال مناسب برای AZO-300

اریفیس پلیت AZO-300 در طیف وسیعی از متریال‌ها قابل ساخت است، از جمله:

• استنلس‌استیل 316/304: مناسب برای بیشتر مایعات و گازهای فرآیندی

• آلومینیوم یا برنج: برای کاربردهای عمومی و با خوردگی پایین

• مونل، اینکونل، هاستلوی: برای محیط‌های خورنده یا با دمای بسیار بالا

• PTFE یا سایر پلیمرها: در کاربردهای خاص صنعتی یا بهداشتی

نکات مهم در انتخاب و نصب اریفیس پلیت

• موقعیت نصب: باید بین دو فلنج استاندارد با آب‌بندی مناسب نصب شود.

• شرایط جریان: سیال باید تمیز و بدون نوسان شدید جریان باشد تا دقت اندازه‌گیری حفظ شود.

• طول مستقیم لوله: برای عملکرد دقیق، نیاز به حداقل طول لوله مستقیم در ورودی و خروجی است.

• محاسبه دقیق قطر سوراخ: بر اساس دبی، فشار، دما، نوع سیال و قطر لوله تعیین می‌شود. در اینجا خدمات مهندسی شرکت ارائه‌دهنده می‌تواند تعیین‌کننده باشد.

خدمات مهندسی مرتبط با اریفیس پلیت AZO-300

بسیاری از تامین‌کنندگان معتبر تجهیزات ابزار دقیق، مانند شرکت Azmoon Flow، خدمات زیر را در خصوص اریفیس پلیت AZO-300 ارائه می‌دهند:

• طراحی و محاسبه قطر اریفیس بر اساس مشخصات پروژه

• انتخاب متریال مناسب با توجه به شرایط خوردگی و دما

• ارائه مدارک فنی، نقشه ساخت و گواهی مواد

• امکان ساخت سفارشی برای خطوط خاص

جمع‌بندی نهایی

اگر به دنبال یک ابزار دقیق، قابل اعتماد و مقرون‌به‌صرفه برای اندازه‌گیری جریان سیالات در خطوط لوله هستید، اریفیس پلیت AZO-300 انتخابی بی‌نقص است. این تجهیز ساده اما هوشمند، با تکیه بر اصول مهندسی کلاسیک و طراحی مطابق با استانداردهای بین‌المللی، سال‌هاست که اعتماد مهندسان صنایع را جلب کرده است.

فرقی نمی‌کند که در حال طراحی یک سیستم جدید باشید یا به دنبال بهینه‌سازی خطوط موجود؛ اریفیس پلیت AZO-300 می‌تواند دقت، دوام و کارایی را به سیستم اندازه‌گیری جریان شما بیاورد.
