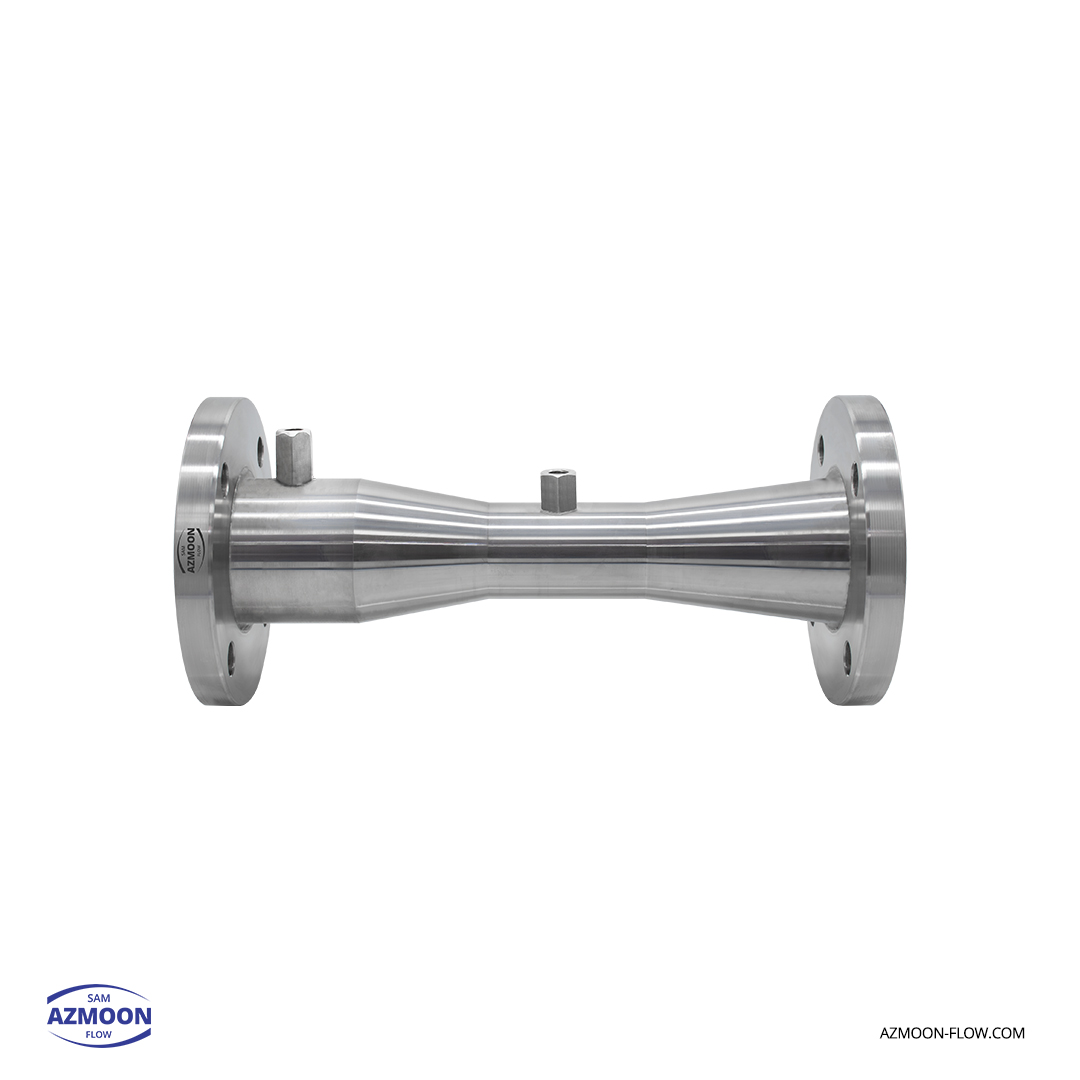

ونتوری تیوب AZVT-600
- مناسب برای اندازه گیری جریان مایعات، گاز و بخار
- طراحی مطابق با استاندارد 5167-3 ISO
- ساخته شده از ورق یا ماشین کاری شده از میلگرد/فورج
- کمترین افت فشار در بین عناصر اولیه اندازه گیری جریان
- اندازه لوله از 50 میلی متر تا 1200 میلی متر
ونتوری تیوب AZVT-600 | راهکاری دقیق برای اندازه‌گیری جریان مایعات، گاز و بخار
ونتوری تیوب AZVT-600 یک ابزار پیشرفته و دقیق برای اندازه‌گیری جریان سیالات بر اساس اصل فشار تفاضلی است. این تجهیز در بسیاری از صنایع فرآیندی، نفت و گاز، پتروشیمی، نیروگاهی و صنایع غذایی برای سنجش میزان جریان حجمی یا جرمی مایعات، گازها و بخار کاربرد دارد.
طراحی مهندسی و مطابق با استانداردهای بین‌المللی، از جمله ISO 5167-3، ساخت با کیفیت از متریال‌های مقاوم و افت فشار پایین از جمله مزایای این ونتوری تیوب است که آن را به انتخابی برتر نسبت به سایر تجهیزات اندازه‌گیری جریان تبدیل کرده است.
✅ ویژگی‌های کلیدی ونتوری تیوب AZVT-600
-
مناسب برای اندازه‌گیری جریان انواع سیالات: مایعات، گازها و بخار در کاربردهای صنعتی
-
طراحی بر اساس استاندارد ISO 5167-3
-
افت فشار بسیار کم در مقایسه با اوریفیس و نازل
-
ساخته شده از ورق یا ماشین‌کاری شده از میلگرد/فورج
-
قابل استفاده در لوله‌هایی با قطر ۵۰ تا ۱۲۰۰ میلی‌متر
-
طول ورودی و خروجی کوتاه‌تر نسبت به دیگر تجهیزات افت فشار
-
دقت بالا در شرایط عملیاتی سخت و پایدار
🔬 نحوه عملکرد ونتوری تیوب AZVT-600
ونتوری تیوب‌ها یکی از رایج‌ترین و قابل اعتمادترین تجهیزات اندازه‌گیری جریان بر پایه اختلاف فشار هستند. ساختار آن‌ها به گونه‌ای است که سیال از یک بخش همگرا (ورودی) وارد شده، سپس از یک گلوگاه با قطر ثابت عبور می‌کند و در نهایت از بخش واگرا (خروجی) خارج می‌شود.
در این فرآیند، سرعت جریان سیال در گلوگاه افزایش یافته و فشار کاهش می‌یابد. اختلاف فشار بین ورودی و گلوگاه توسط یک ترنسمیتر اندازه‌گیری می‌شود و با استفاده از روابط هیدرولیکی می‌توان دبی جریان را محاسبه کرد.
⚙️ طراحی و ساخت
ونتوری تیوب AZVT-600 به دو صورت تولید می‌شود:
-
ساخته شده از ورق فلزی (برای کاربردهای سبک‌تر یا خاص)
-
ماشین‌کاری شده از میلگرد یا فورج (برای فشارهای بالا یا شرایط صنعتی سخت)
در هر دو نوع ساخت، طراحی و پرداخت دقیق سطح داخلی و تطابق کامل با مشخصات استاندارد باعث شده تا عملکرد آن در میدان واقعی با کمترین انحراف همراه باشد.
🔄 مقایسه با سایر تجهیزات اندازه‌گیری جریان
✅ مزیت‌ها نسبت به اوریفیس:
-
افت فشار کمتر (۱۰ تا ۳۰٪ در برابر ۴۰ تا ۹۰٪)
-
عملکرد پایدارتر در طول زمان
-
حساسیت کمتر به شرایط ناپایدار یا دبی متغیر
✅ مزیت‌ها نسبت به نازل‌های جریان:
-
دقت بالاتر در رنج وسیع‌تری از دبی
-
نیاز کمتر به لوله مستقیم در بالا‌دست و پایین‌دست
-
طول عمر بیشتر به دلیل طراحی نرم‌تری که از سایش و خوردگی جلوگیری می‌کند
💡 کاربردهای عملی ونتوری تیوب AZVT-600
-
صنایع نفت و گاز: برای اندازه‌گیری جریان نفت خام، گاز طبیعی، بخار در خطوط انتقال و واحدهای فرآیندی
-
نیروگاه‌ها: پایش و کنترل دبی بخار در توربین‌ها یا سیکل‌های حرارتی
-
صنایع پتروشیمی و شیمیایی: سنجش جریان مواد خوراکی یا محصولات میانی
-
صنایع آب و فاضلاب: پایش جریان ورودی و خروجی در تأسیسات تصفیه
-
کارخانه‌های مواد غذایی و نوشیدنی: دبی‌سنجی دقیق در خطوط تولید
📈 چرا انتخاب ونتوری تیوب AZVT-600 مقرون به صرفه است؟
اگرچه هزینه اولیه ساخت یا خرید ونتوری تیوب بالاتر از صفحه اوریفیس است، اما به دلیل کاهش افت فشار و در نتیجه کاهش مصرف انرژی برای پمپاژ سیال، در بلندمدت باعث صرفه‌جویی در هزینه‌ها می‌شود.
همچنین، عمر طولانی، نیاز کمتر به تعمیر و نگهداری، و پایداری عملکرد در شرایط سخت، این تجهیز را به سرمایه‌ای مطمئن برای هر سیستم صنعتی تبدیل می‌کند.
🛠️ نصب آسان و بدون دردسر
یکی از مزایای مهم ونتوری تیوب AZVT-600، نیاز کمتر به طول‌های مستقیم لوله در بالا‌دست و پایین‌دست است. این ویژگی در پروژه‌هایی با فضای محدود یا ساختارهای پیچیده، هزینه نصب را کاهش داده و امکان استفاده را در فضاهای فشرده فراهم می‌سازد.
نتیجه‌گیری
اگر به دنبال یک فلومتر دقیق، مقاوم، کم‌هزینه در بهره‌برداری و سازگار با استانداردهای بین‌المللی هستید، ونتوری تیوب AZVT-600 بهترین گزینه برای شما خواهد بود. با طراحی مهندسی‌شده و کیفیت ساخت بالا، این تجهیز می‌تواند در سال‌های طولانی، داده‌های دقیق و قابل اعتماد را برای سیستم شما فراهم کند.
